NTN-SNR

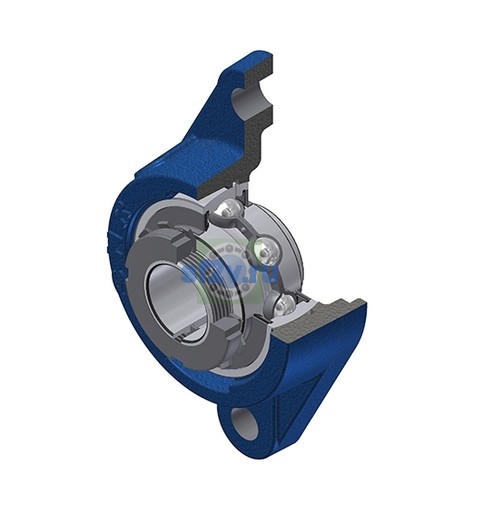

UKFLE208H - SNR

Name: UKFLE208H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 58 mm
Общая ширина внутреннего кольца B1: 46 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 172 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 105 mm
Ширина внутреннего кольца: 29 mm
Диаметр вала: 35 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 13 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 48,5 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 37,5 mm

Бренд: SNR
Масса: 1,7 kg
Обозначение товара / номер изделия производителя: UKFLE208H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 24 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 143,5 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 24,5 mm
Параметр «Наименование монтажной втулки»: H2308
Пресс-маслёнка: R1/8"
Состав комплекта: UK208G2H
