NTN-SNR

UKFC216H - SNR

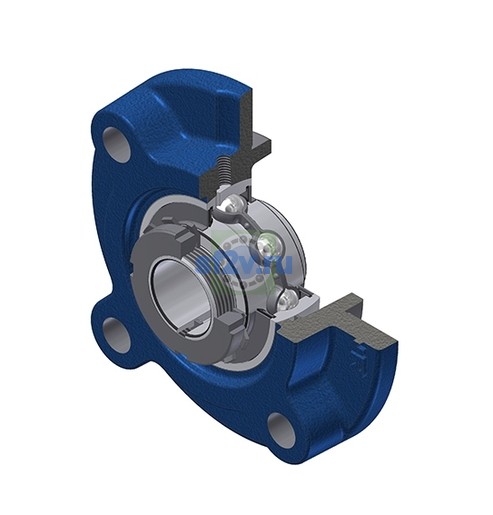

Name: UKFC216H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 105 mm
Общая ширина внутреннего кольца B1: 78 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 240 mm
Ширина внутреннего кольца: 44 mm
Диаметр вала: 70 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 18 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 57 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 42 mm
Параметр «H3 - Центрирующий диаметр»: 170 mm
Параметр «N - Размер монтажного отверстия» [mm]: 23 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 58 mm

Бренд: SNR
Масса: 9,36 kg
Обозначение товара / номер изделия производителя: UKFC216H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 18 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 200 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 39 mm
Параметр «Наименование монтажной втулки»: H2316
Пресс-маслёнка: M10x1
Состав комплекта: UK216G2H
