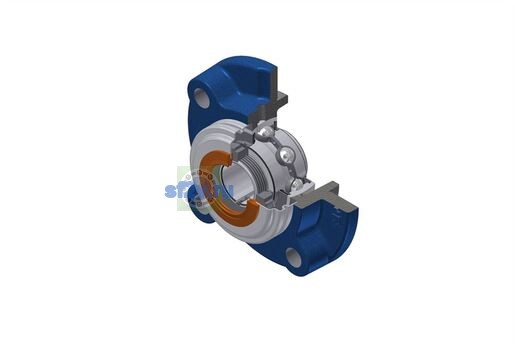

NTN-SNR

UKFC213HCC - SNR

Name: UKFC213HCC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 132 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 85 mm
Общая ширина внутреннего кольца B1: 65 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 205 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 74,9 mm
Ширина внутреннего кольца: 36 mm
Диаметр вала: 60 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 15 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 48 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 35 mm
Параметр «H3 - Центрирующий диаметр»: 145 mm
Параметр «N - Размер монтажного отверстия» [mm]: 19 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 49 mm

Бренд: SNR
Масса: 5,631 kg
Обозначение товара / номер изделия производителя: UKFC213HCC - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 16 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 170 mm
Параметр «Наименование монтажной втулки»: H2313
Пресс-маслёнка: M6x1
Состав комплекта: UK213G2H|SCC213
