NTN-SNR

UKFA209-23H - SNR

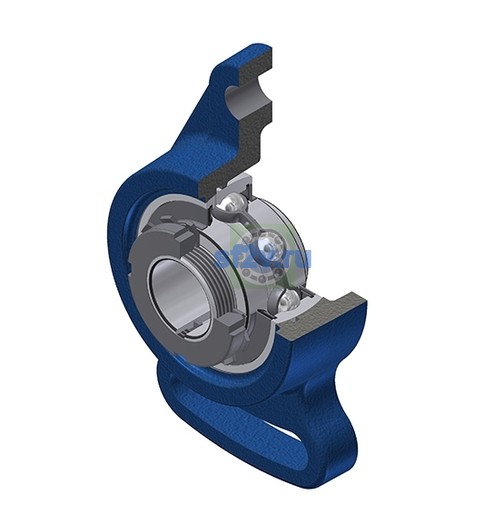

Name: UKFA209-23H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 65 mm
Общая ширина внутреннего кольца B1: 50 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 181 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 108 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 90 mm
Ширина внутреннего кольца: 30 mm
Диаметр вала: 36,513 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 18 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 48 mm
Параметр «N - Размер монтажного отверстия» [mm]: 15 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 38 mm

Бренд: SNR
Масса: 2 kg
Обозначение товара / номер изделия производителя: UKFA209-23H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 22 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 148 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 72 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 26 mm
Параметр «Наименование монтажной втулки»: H2309-23
Пресс-маслёнка: M6x1
Состав комплекта: UK209G2H-23
