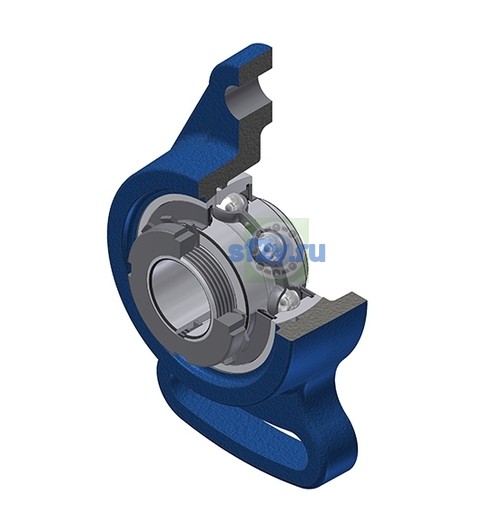

UKFA207-18H - SNR

Name: UKFA207-18H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 52 mm
Общая ширина внутреннего кольца B1: 43 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 161 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 90 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 82 mm
Ширина внутреннего кольца: 27 mm
Диаметр вала: 28,575 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 16 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 41,5 mm
Параметр «N - Размер монтажного отверстия» [mm]: 15 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 34 mm

Бренд: SNR
Масса: 1,35 kg
Обозначение товара / номер изделия производителя: UKFA207-18H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 19 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 130 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 66 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 22,5 mm
Параметр «Наименование монтажной втулки»: H2307-18
Пресс-маслёнка: M6x1
Состав комплекта: UK207G2H-18
