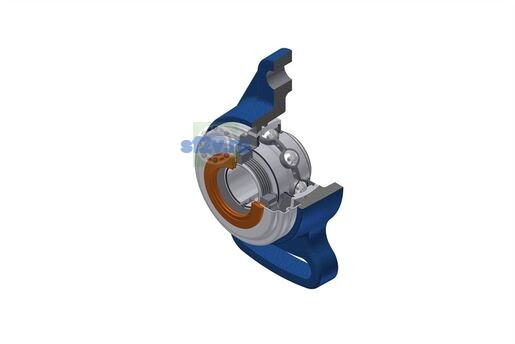

- Наружный диаметр крышки Dz
-
70 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
45 mm
- Общая ширина внутреннего кольца B1
-
38 mm
- Параметр «H - Длина, ширина или диаметр корпуса» [mm]
-
144 mm
- Параметр «L - Ширина/диаметр корпуса» [mm]
-
80 mm
- Параметр «L1 - Ширина корпуса в месте прорези»
-
72 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
44,4 mm
- Ширина внутреннего кольца
-
25 mm
- Диаметр вала
-
25 mm
- Параметр «A1 - Высота основания корпуса / высота фланца» [mm]
-
14 mm
- Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]
-
38,5 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
12 mm
- Параметр А - Высота корпуса по чертежу производителя [mm]
-
31 mm
