NTN-SNR

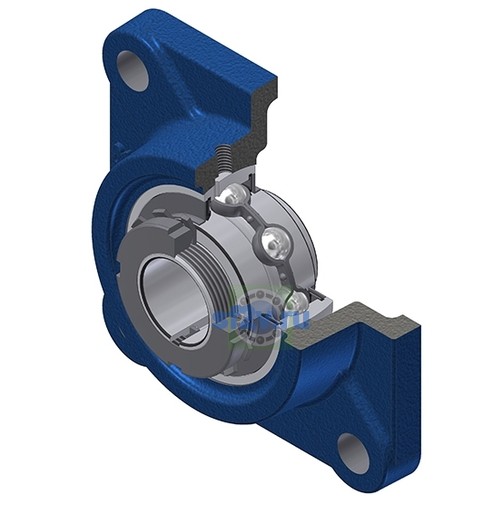

UKF306-16H - SNR

Name: UKF306-16H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 45 mm
Общая ширина внутреннего кольца B1: 38 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 125 mm
Ширина внутреннего кольца: 30 mm
Диаметр вала: 25,4 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 15 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 41 mm
Параметр «N - Размер монтажного отверстия» [mm]: 16 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 32 mm

Бренд: SNR
Масса: 1,58 kg
Обозначение товара / номер изделия производителя: UKF306-16H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 18 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 95 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 23 mm
Параметр «Наименование монтажной втулки»: H2306-16
Пресс-маслёнка: M6x1
Состав комплекта: UK306G2H-16
