NTN-SNR

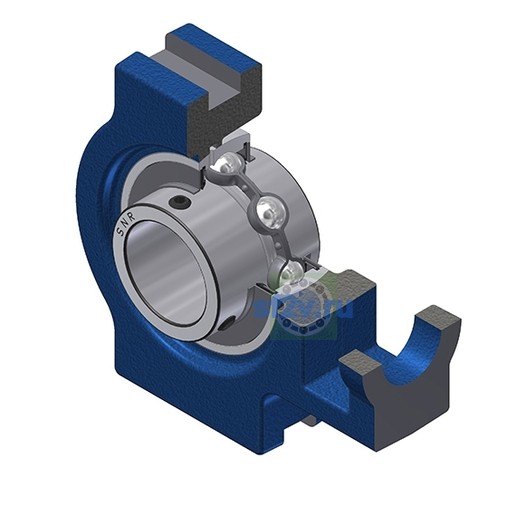

UCT308 - SNR

Name: UCT308 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

Параметр «A1 - Ширина посадочного паза»: 18 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 124 mm
Параметр «H2 - Высота/ширина корпуса»: 83 mm
Параметр А - Ширина корпуса по чертежу производителя: 50 mm
Ширина внутреннего кольца: 52 mm
Диаметр вала: 40 mm
Параметр «L3 - Длина направляющего паза»: 89 mm
Параметр «N - Размер монтажного отверстия» [mm]: 32 mm
Параметр «N1 - Длина паза крепления»: 22 mm
Параметр «N2 - Высота паза крепления»: 50 mm
Параметр L - Длина корпуса по чертежу производителя: 162 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 40,56 kN
Базовая статическая грузоподъёмность C0: 24 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

Бренд: SNR
Масса: 2,96 kg
Обозначение товара / номер изделия производителя: UCT308 - SNR
Параметр «H1 - Расстояние между направляющими поверхностями пазов»: 112 mm
Параметр «L1 - Расстояние от торца корпуса до осевой линии подшипника»: 100 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 22 N-m
Параметр A2 по чертежу производителя: 34 mm
Параметр L2 - Толщина перемычки по чертежу производителя: 19 mm
Пресс-маслёнка: M6x1
Состав комплекта: UC308G2
