NTN-SNR

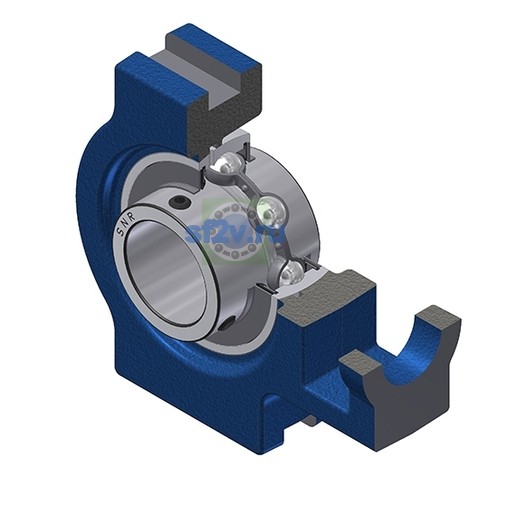

UCT305-14 - SNR

Name: UCT305-14 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

Параметр «A1 - Ширина посадочного паза»: 12 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 89 mm
Параметр «H2 - Высота/ширина корпуса»: 62 mm
Параметр А - Ширина корпуса по чертежу производителя: 36 mm
Ширина внутреннего кольца: 38 mm
Диаметр вала: 22,225 mm
Параметр «L3 - Длина направляющего паза»: 65 mm
Параметр «N - Размер монтажного отверстия» [mm]: 26 mm
Параметр «N1 - Длина паза крепления»: 16 mm
Параметр «N2 - Высота паза крепления»: 36 mm
Параметр L - Длина корпуса по чертежу производителя: 122 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 22,36 kN
Базовая статическая грузоподъёмность C0: 11,5 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

Бренд: SNR
Масса: 1,25 kg
Обозначение товара / номер изделия производителя: UCT305-14 - SNR
Параметр «H1 - Расстояние между направляющими поверхностями пазов»: 80 mm
Параметр «L1 - Расстояние от торца корпуса до осевой линии подшипника»: 76 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 15 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Параметр A2 по чертежу производителя: 26 mm
Параметр L2 - Толщина перемычки по чертежу производителя: 14 mm
Пресс-маслёнка: M6x1
Состав комплекта: UC305-14G2
