NTN-SNR

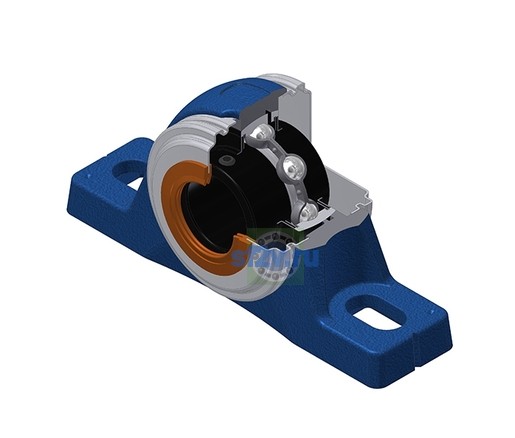

UCPLE210T20CC - SNR

Name: UCPLE210T20CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр крышки Dz: 100 mm
Параметр «A1 - Ширина корпуса сверху»: 36 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 77,1 mm
Параметр А - Ширина корпуса по чертежу производителя: 55 mm
Ширина внутреннего кольца: 51,6 mm
Диаметр вала: 50 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 55,6 mm
Параметр «H1 - Высота основания корпуса»: 19,3 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 27 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 214 mm

Бренд: SNR
Масса: 2,73 kg
Обозначение товара / номер изделия производителя: UCPLE210T20CC - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 164 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 22 N-m
Пресс-маслёнка: M6x1
Состав комплекта: UC210G2T20|SCO210-50|SCC210
