NTN-SNR

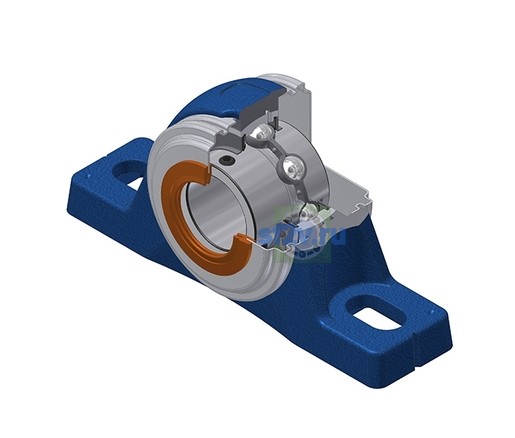

UCPLE209-28T04CC - SNR

Name: UCPLE209-28T04CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр крышки Dz: 95 mm
Параметр «A1 - Ширина корпуса сверху»: 35 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 71,3 mm
Параметр А - Ширина корпуса по чертежу производителя: 54 mm
Ширина внутреннего кольца: 49,2 mm
Диаметр вала: 44,45 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 52,4 mm
Параметр «H1 - Высота основания корпуса»: 18,4 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 24 mm
Параметр H2 - Высота корпуса по чертежу производителя: 106,4 mm
Параметр L - Длина корпуса по чертежу производителя: 197,5 mm
