NTN-SNR

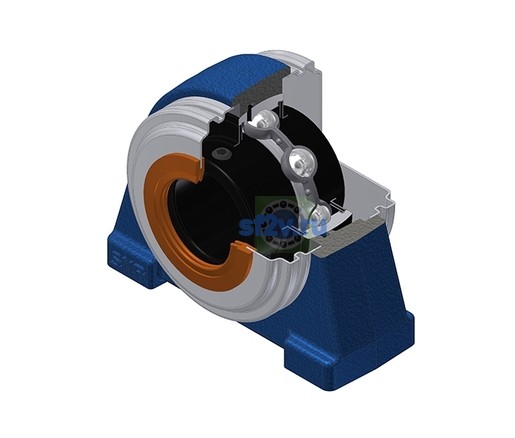

UCPAE210-31T20CC - SNR

Name: UCPAE210-31T20CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 100 mm
Параметр «A1 - Ширина корпуса сверху»: 34 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 76,1 mm
Параметр А - Ширина корпуса по чертежу производителя: 54 mm
Ширина внутреннего кольца: 51,6 mm
Диаметр вала: 49,213 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 20 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 57,2 mm
Параметр «H1 - Высота основания корпуса»: 15 mm
Параметр «L1 - Длина основания корпуса»: 33,5 mm
Параметр «N - Размер монтажного отверстия» [mm]: M16
Параметр H2 - Высота корпуса по чертежу производителя: 115 mm
Параметр L - Длина корпуса по чертежу производителя: 135 mm

Бренд: SNR
Масса: 2,651 kg
Обозначение товара / номер изделия производителя: UCPAE210-31T20CC - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 101,6 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 16,8 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: UC210-31G2T20|SCOU210-31|SCC210
