NTN-SNR

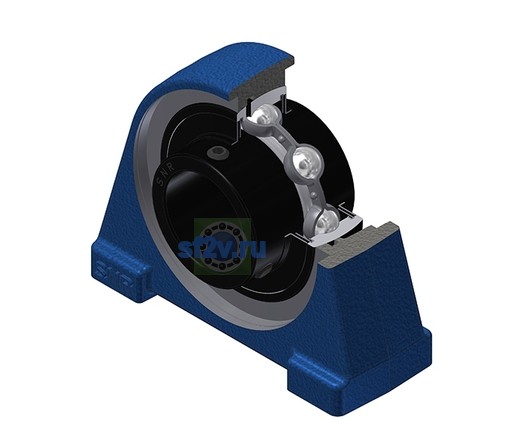

UCPAE203NT20 - SNR

Name: UCPAE203NT20 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Параметр «A1 - Ширина корпуса сверху»: 19 mm
Параметр А - Ширина корпуса по чертежу производителя: 32 mm
Ширина внутреннего кольца: 31 mm
Диаметр вала: 17 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 10 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 33,3 mm
Параметр «H1 - Высота основания корпуса»: 9 mm
Параметр «L1 - Длина основания корпуса»: 18 mm
Параметр «N - Размер монтажного отверстия» [mm]: M8
Параметр H2 - Высота корпуса по чертежу производителя: 64 mm
Параметр L - Длина корпуса по чертежу производителя: 65 mm

Бренд: SNR
Масса: 0,48 kg
Обозначение товара / номер изделия производителя: UCPAE203NT20 - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 50,8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 12,7 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 5,5 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: UC203G2T20
