NTN-SNR

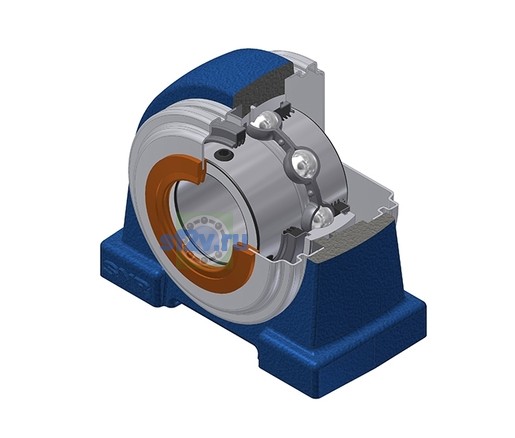

UCPA206-19L3CO - SNR

Name: UCPA206-19L3CO - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 70 mm
Параметр «A1 - Ширина корпуса сверху»: 25 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 51,8 mm
Параметр А - Ширина корпуса по чертежу производителя: 48 mm
Ширина внутреннего кольца: 38,1 mm
Диаметр вала: 30,163 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 18 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 42,9 mm
Параметр «H1 - Высота основания корпуса»: 13 mm
Параметр «L1 - Длина основания корпуса»: 30 mm
Параметр «N - Размер монтажного отверстия» [mm]: M14
Параметр H2 - Высота корпуса по чертежу производителя: 84 mm
Параметр L - Длина корпуса по чертежу производителя: 94 mm

Бренд: SNR
Масса: 1,098 kg
Обозначение товара / номер изделия производителя: UCPA206-19L3CO - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 66 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 15,9 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Пресс-маслёнка: M6x1
Состав комплекта: UC206-19G2L3|SCOU206-19 (x2)
