NTN-SNR

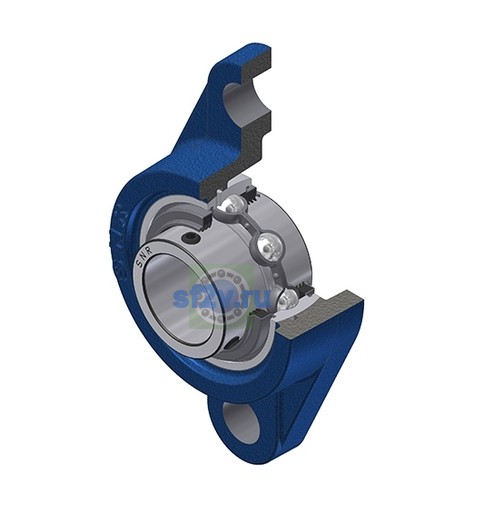

UCFL324L3 - SNR

Name: UCFL324L3 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 520 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 330 mm
Ширина внутреннего кольца: 126 mm
Диаметр вала: 120 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 48 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 140 mm
Параметр «N - Размер монтажного отверстия» [mm]: 47 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 110 mm

Бренд: SNR
Масса: 44,67 kg
Обозначение товара / номер изделия производителя: UCFL324L3 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 65 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 430 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 51 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 75 N-m
Пресс-маслёнка: M10x1
Состав комплекта: UC324G2L3
