NTN-SNR

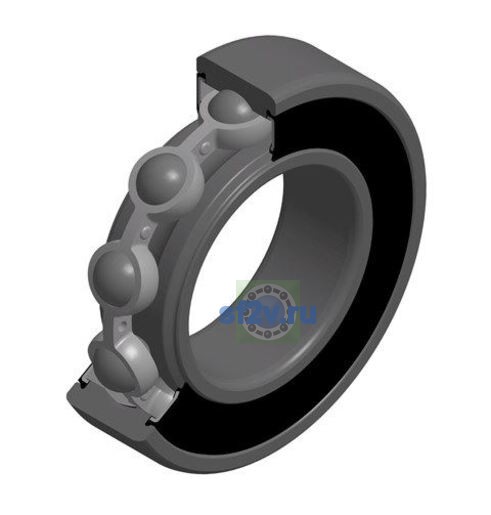

609EEC3 - SNR

d Внутренний диаметр 9 мм

D Наружный диаметр 24 мм

B Высота / ширина 7 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 20,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 9 mm
Наружный диаметр внутреннего кольца d1/d2: 12,8 mm
Наружный диаметр подшипника D: 24 mm
Ширина B: 7 mm
Максимальный диаметр упорного бурта вала da max: 12,8 mm
Максимальный диаметр упорного бурта корпуса Da max: 22 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 11 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

10

Предельная частота вращения: 23000 tr/min
Частота вращения сепаратора FTF: 0,376 Hz
Частота вращения тела качения BSF: 3,783 Hz
Базовая динамическая грузоподъёмность C: 3,5 kN
Базовая статическая грузоподъёмность C0: 1,41 kN
Предел усталостной нагрузки Cu / Pu: 0,06 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,368 Hz
Частота дефекта наружного кольца BPFO: 2,632 Hz

Прочие характеристики

5

Бренд: SNR
Класс радиального внутреннего зазора: C3
Масса: 0,014 kg
Обозначение товара / номер изделия производителя: 609EEC3 - SNR
Расчётный коэффициент f0: 12.8
