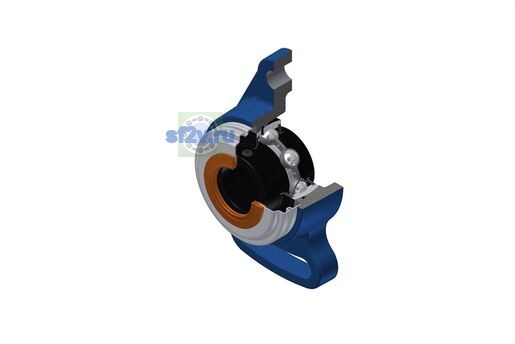

NTN-SNR

UCFA209-26T20CC - SNR

Name: UCFA209-26T20CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 95 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 181 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 108 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 90 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 57,7 mm
Ширина внутреннего кольца: 49,2 mm
Диаметр вала: 41,275 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 18 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 52,2 mm
Параметр «N - Размер монтажного отверстия» [mm]: 15 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 38 mm

Бренд: SNR
Масса: 2,07 kg
Обозначение товара / номер изделия производителя: UCFA209-26T20CC - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 22 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 148 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 72 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8 N-m
Пресс-маслёнка: M6x1
Состав комплекта: UC209-26G2T20|SCC209
