NTN-SNR

UCFA205-15 - SNR

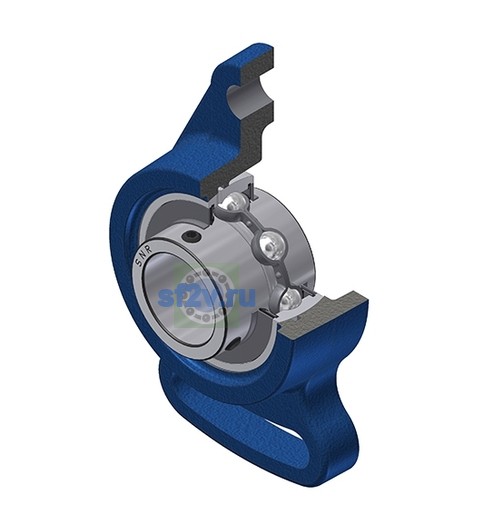

Name: UCFA205-15 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 125 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 68 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 65 mm
Ширина внутреннего кольца: 34 mm
Диаметр вала: 23,813 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 14 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 35,7 mm
Параметр «N - Размер монтажного отверстия» [mm]: 12 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 27 mm

Бренд: SNR
Масса: 0,61 kg
Обозначение товара / номер изделия производителя: UCFA205-15 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 16 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 98 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 51 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 14,3 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Пресс-маслёнка: M6x1
Состав комплекта: UC205-15G2
