NTN-SNR

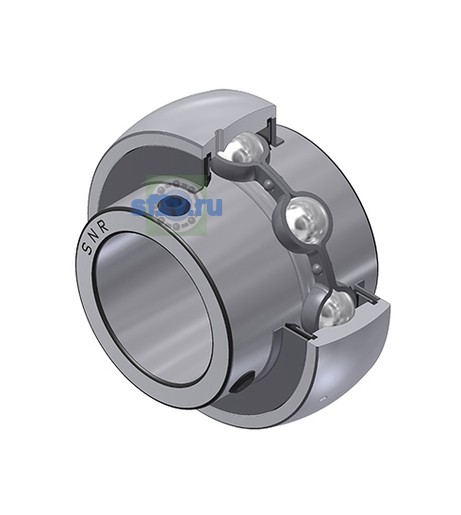

UC324G2 - SNR

Name: UC324G2 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

Наружный диаметр наружного кольца D: 260 mm
Ширина внутреннего кольца: 126 mm
Ширина наружного кольца C: 64 mm
Диаметр вала: 120 mm
Параметр «G - Размер установочного винта»: M18x1,5
Параметр «r - Радиус внутреннего кольца»: 3
Параметр SW - Размер ключа по чертежу производителя: 9 mm

Нагрузки, скорости и ресурс

Частота вращения сепаратора FTF: 0,387 Hz
Частота вращения тела качения BSF: 4,207 Hz
Базовая динамическая грузоподъёмность C: 228 kN
Базовая статическая грузоподъёмность C0: 208 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,902 Hz
Частота дефекта наружного кольца BPFO: 3,098 Hz

Прочие характеристики

Бренд: SNR
Масса: 18,5 kg
Обозначение товара / номер изделия производителя: UC324G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 22 mm
Параметр «m - Расстояние до установочного винта»: 18 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 51 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 75 N-m
Расчётный коэффициент f0: 13.2
