NTN-SNR

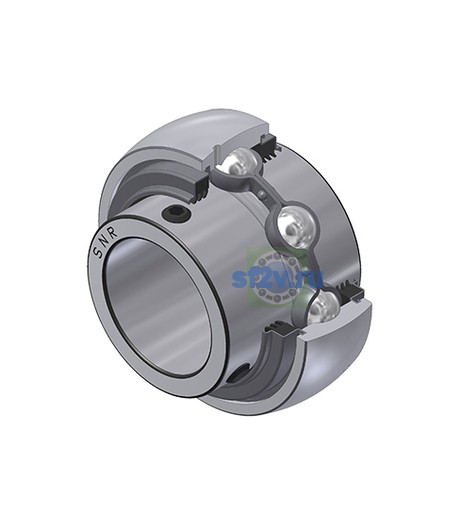

UC307-22G2L3 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

7

Наружный диаметр наружного кольца D: 80 mm
Ширина внутреннего кольца: 48 mm
Ширина наружного кольца C: 25 mm
Диаметр вала: 34,925 mm
Параметр «G - Размер установочного винта»: 5/16-24UNF
Параметр «r - Радиус внутреннего кольца»: 2
Параметр SW - Размер ключа по чертежу производителя: 3,969 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,376 Hz
Частота вращения тела качения BSF: 3,776 Hz
Базовая динамическая грузоподъёмность C: 33,5 kN
Базовая статическая грузоподъёмность C0: 19,2 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,37 Hz
Частота дефекта наружного кольца BPFO: 2,63 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,71 kg
Обозначение товара / номер изделия производителя: UC307-22G2L3 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 7,2 mm
Параметр «m - Расстояние до установочного винта»: 8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8 N-m
Расчётный коэффициент f0: 12.8
