NTN-SNR

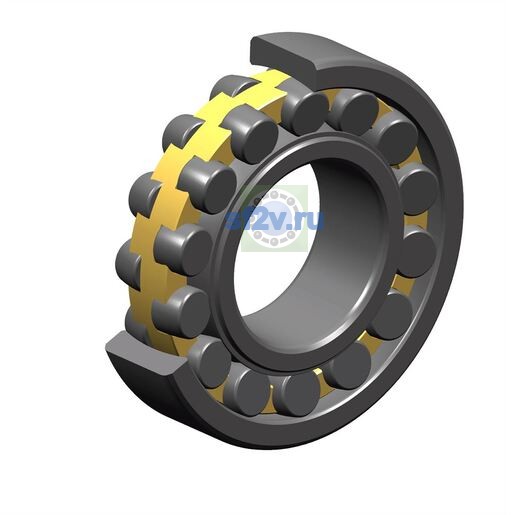

21318VMK - SNR

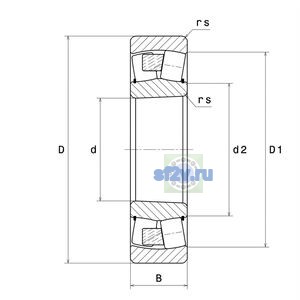

d Внутренний диаметр 90 мм

D Наружный диаметр 190 мм

B Высота / ширина 43 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 161,5 mm
Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 0 mm
Наружный диаметр подшипника D: 190 mm
Ширина B: 43 mm
Ширина паза b: 0 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 176 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 104 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 7 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 96 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3400 tr/min
Предельная частота вращения: 4300 tr/min
Частота вращения сепаратора FTF: 0,42 Hz
Частота вращения тела качения BSF: 6,024 Hz
Базовая динамическая грузоподъёмность C: 370 kN
Базовая статическая грузоподъёмность C0: 377 kN
Коэффициент динамической осевой нагрузки Y1: 3
Коэффициент динамической осевой нагрузки Y2: 4.47
Коэффициент статической осевой нагрузки Y0: 2.93
Предел усталостной нагрузки Cu / Pu: 41,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 9,28 Hz
Частота дефекта наружного кольца BPFO: 6,72 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 6,03 kg
Обозначение товара / номер изделия производителя: 21318VMK - SNR
Параметр «Кол-во отверстий для пересмазывания»: 0
Параметр Обозн. втулки по чертежу производителя: H318
