NTN-SNR

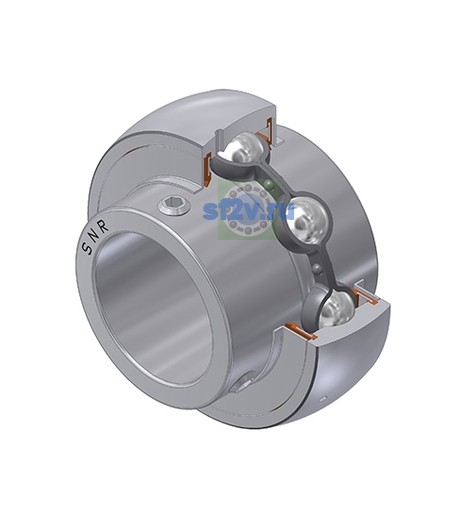

SUC204 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

7

Наружный диаметр наружного кольца D: 47 mm
Ширина внутреннего кольца: 31 mm
Ширина наружного кольца C: 17 mm
Диаметр вала: 20 mm
Параметр «G - Размер установочного винта»: M6x1
Параметр «r - Радиус внутреннего кольца»: 0.5
Параметр SW - Размер ключа по чертежу производителя: 3 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,383 Hz
Частота вращения тела качения BSF: 4,037 Hz
Базовая динамическая грузоподъёмность C: 12,8 kN
Базовая статическая грузоподъёмность C0: 6,6 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,937 Hz
Частота дефекта наружного кольца BPFO: 3,063 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,15 kg
Обозначение товара / номер изделия производителя: SUC204 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 3,7 mm
Параметр «m - Расстояние до установочного винта»: 5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 12,7 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,9 N-m
Расчётный коэффициент f0: 13.2
