NTN-SNR

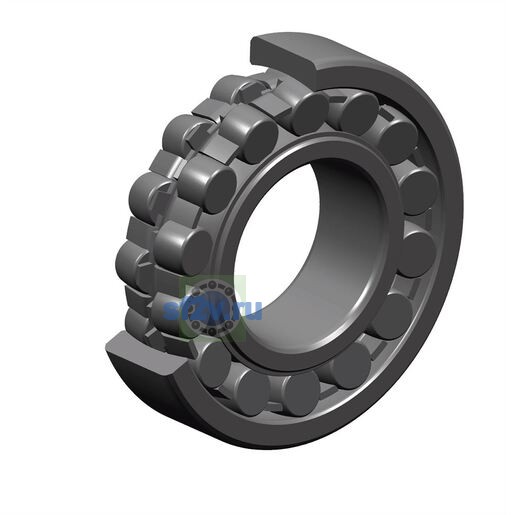

21315VK - SNR

d Внутренний диаметр 75 мм

D Наружный диаметр 160 мм

B Высота / ширина 37 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

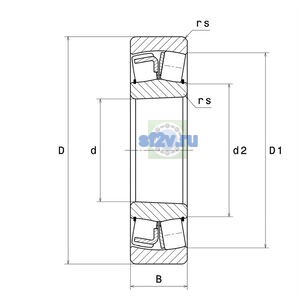

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 136 mm
Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 0 mm
Наружный диаметр внутреннего кольца d1/d2: 97,7 mm
Наружный диаметр подшипника D: 160 mm
Ширина B: 37 mm
Ширина паза b: 0 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 148 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 87 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 6 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 80 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4000 tr/min
Предельная частота вращения: 5200 tr/min
Частота вращения сепаратора FTF: 0,417 Hz
Частота вращения тела качения BSF: 5,791 Hz
Базовая динамическая грузоподъёмность C: 280 kN
Базовая статическая грузоподъёмность C0: 274 kN
Коэффициент динамической осевой нагрузки Y1: 2.93
Коэффициент динамической осевой нагрузки Y2: 4.37
Коэффициент статической осевой нагрузки Y0: 2.87
Предел усталостной нагрузки Cu / Pu: 31,7 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,745 Hz
Частота дефекта наружного кольца BPFO: 6,255 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.23
Класс радиального внутреннего зазора: CN
Масса: 3,55 kg
Обозначение товара / номер изделия производителя: 21315VK - SNR
Параметр «Кол-во отверстий для пересмазывания»: 0
Параметр Обозн. втулки по чертежу производителя: H315
