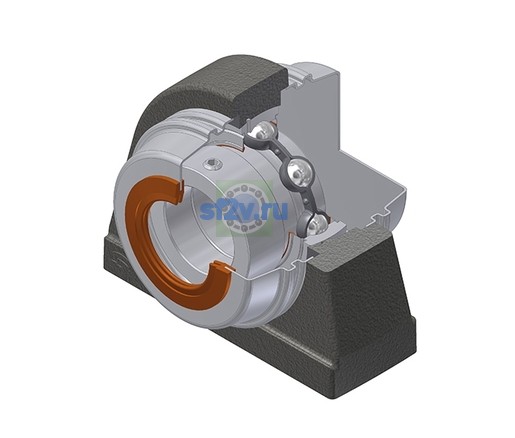

- Наружный диаметр крышки Dz
-
100 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
69,9 mm
- Параметр «A1 - Ширина корпуса сверху»
-
29 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
91,5 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
51 mm
- Ширина внутреннего кольца
-
30,2 mm
- Диаметр вала
-
50 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
19 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
57,2 mm
- Параметр «H1 - Высота основания корпуса»
-
13 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M16
- Параметр H2 - Высота корпуса по чертежу производителя
-
117 mm
- Параметр L - Длина корпуса по чертежу производителя
-
140 mm
