NTN-SNR

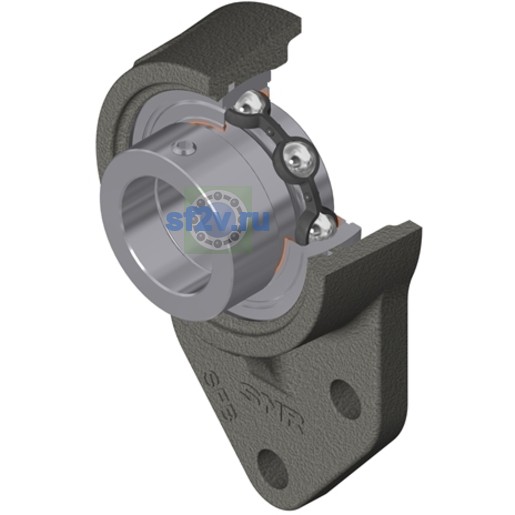

SESFB210-31 - SNR

Name: SESFB210-31 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

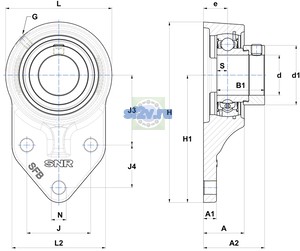

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 69,9 mm
Общая ширина внутреннего кольца B1: 43,7 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 186,5 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 109,5 mm
Параметр «L2 - Ширина фланца корпуса»: 101,5 mm
Ширина внутреннего кольца: 30,2 mm
Диаметр вала: 49,213 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 12,7 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 55,7 mm
Параметр «N - Размер монтажного отверстия» [mm]: 13,5 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 39 mm

Бренд: SNR
Масса: 2,23 kg
Обозначение товара / номер изделия производителя: SESFB210-31 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 22 mm
Параметр «H1 - Расстояние между боковой частью корпуса и центром корпусного подшипника»: 131,8 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 69,9 mm
Параметр «J3 - Расстояние монтажного отверстия до центра подшипника»: 74,7 mm
Параметр «J4 - Расстояние между монтажными отверстиями»: 41,4 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8,3 N-m
Пресс-маслёнка: M6x1
Состав комплекта: SES210-31
