- Наружный диаметр крышки Dz
-
70 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
44,5 mm
- Общая ширина внутреннего кольца B1
-
35,7 mm

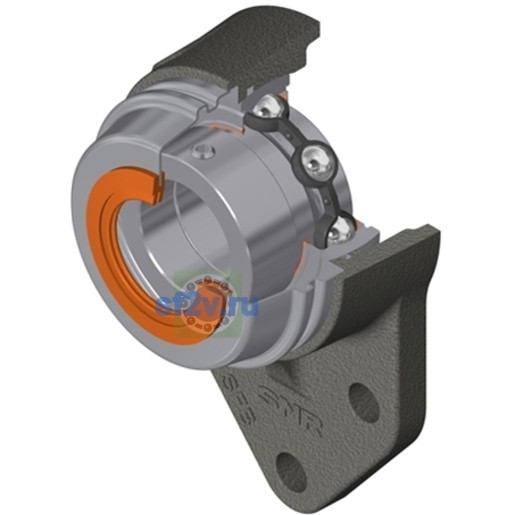

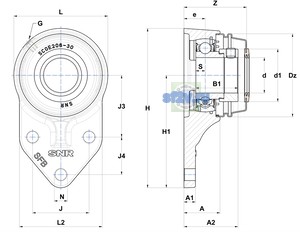

- Параметр «H - Длина, ширина или диаметр корпуса» [mm]
-
135 mm
- Параметр «L - Ширина/диаметр корпуса» [mm]
-
79,5 mm
- Параметр «L2 - Ширина фланца корпуса»
-
70 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
53 mm
- Ширина внутреннего кольца
-
23,8 mm
- Диаметр вала
-
30 mm
- Параметр «A1 - Высота основания корпуса / высота фланца» [mm]
-
9,7 mm
- Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]
-
45,7 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
10 mm
- Параметр А - Высота корпуса по чертежу производителя [mm]
-
30,5 mm
