NTN-SNR

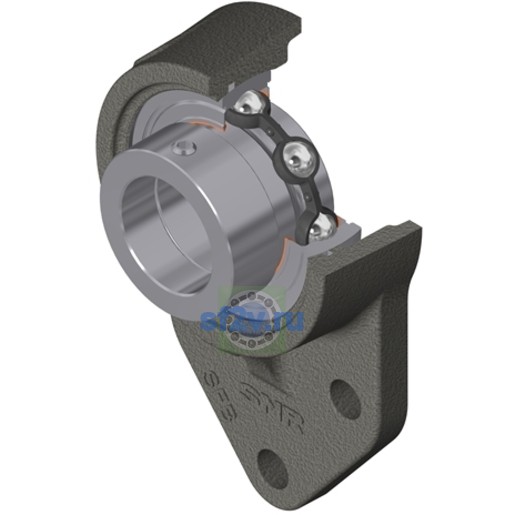

SESFB206-19 - SNR

Name: SESFB206-19 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

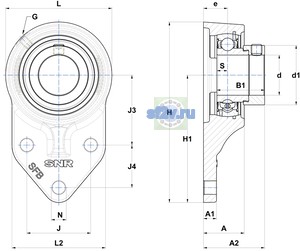

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 44,5 mm
Общая ширина внутреннего кольца B1: 35,7 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 135 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 79,5 mm
Параметр «L2 - Ширина фланца корпуса»: 70 mm
Ширина внутреннего кольца: 23,8 mm
Диаметр вала: 30,163 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 9,7 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 45,7 mm
Параметр «N - Размер монтажного отверстия» [mm]: 10 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 30,5 mm

Бренд: SNR
Масса: 0,94 kg
Обозначение товара / номер изделия производителя: SESFB206-19 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 18 mm
Параметр «H1 - Расстояние между боковой частью корпуса и центром корпусного подшипника»: 95,3 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 47,8 mm
Параметр «J3 - Расстояние монтажного отверстия до центра подшипника»: 52,3 mm
Параметр «J4 - Расстояние между монтажными отверстиями»: 31,8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 8 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8,3 N-m
Пресс-маслёнка: M6x1
