NTN-SNR

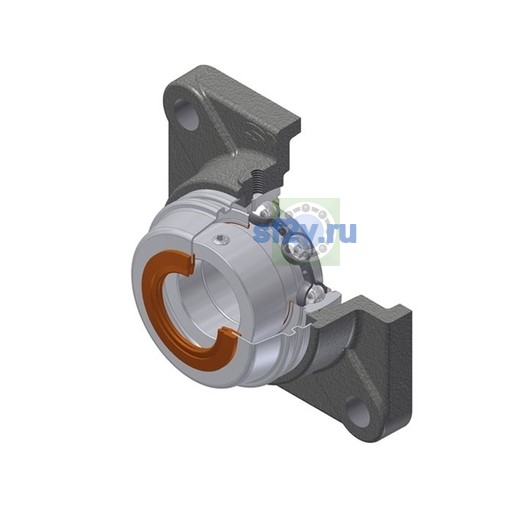

SESF210CCE - SNR

Name: SESF210CCE - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр крышки Dz: 100 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 69,9 mm
Общая ширина внутреннего кольца B1: 43,7 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 143 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 66,8 mm
Ширина внутреннего кольца: 30,2 mm
Диаметр вала: 50 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 15 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 55,7 mm
Параметр «N - Размер монтажного отверстия» [mm]: 16 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 40 mm

Бренд: SNR
Масса: 2,958 kg
Обозначение товара / номер изделия производителя: SESF210CCE - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 22 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 111 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8,3 N-m
Пресс-маслёнка: M6x1
Состав комплекта: SES210|SCCE210
