NTN-SNR

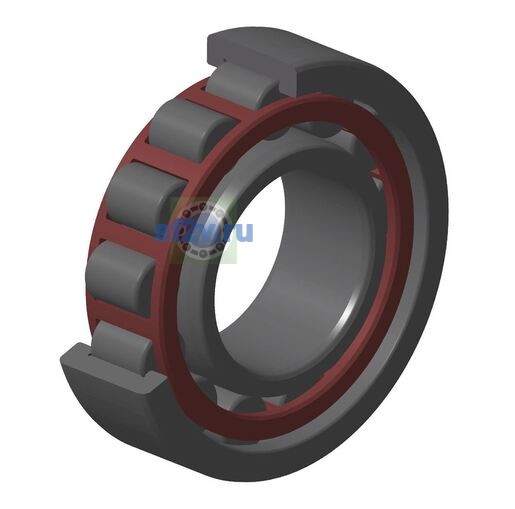

NU320EG15 - SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 215 мм

B Высота / ширина 47 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

11

Внутренний диаметр буртика наружного кольца D1: 181,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 47 mm
Максимальный диаметр упорного бурта вала da max: 125 mm
Максимальный диаметр упорного бурта корпуса Da max: 202 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 113 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «E - Диаметр описанной окружности роликов»: 191,5 mm
Параметр «F - Диаметр вписанной окружности роликов»: 127,5 mm

Нагрузки, скорости и ресурс

13

Базовая / эталонная частота вращения: 3100 tr/min
Предельная частота вращения: 3800 tr/min
Предельная частота, масло: 3100 tr/min
Предельная частота, пластичная смазка: 2600 tr/min
Частота вращения сепаратора FTF: 0,4 Hz
Частота вращения тела качения BSF: 4,784 Hz
Базовая динамическая грузоподъёмность C: 389 kN
Базовая статическая грузоподъёмность C0: 439 kN
Предел усталостной нагрузки Cu / Pu: 46,5 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 7,804 Hz
Частота дефекта наружного кольца BPFO: 5,196 Hz

Прочие характеристики

4

Бренд: SNR
Класс радиального внутреннего зазора: CN
Масса: 7,61 kg
Обозначение товара / номер изделия производителя: NU320EG15 - SNR
