NTN-SNR

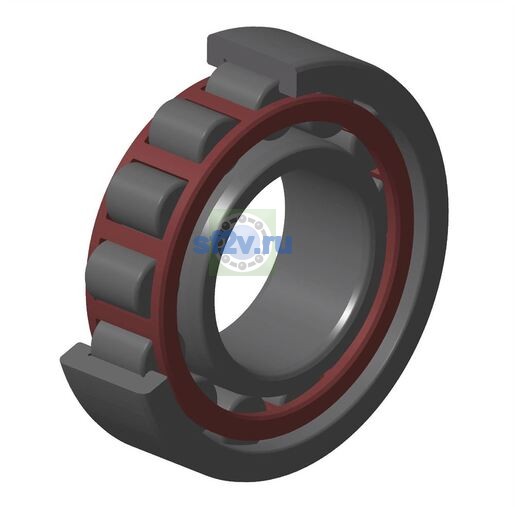

NU2309EG15J30 - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 36 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

11

Внутренний диаметр буртика наружного кольца D1: 84,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 36 mm
Максимальный диаметр упорного бурта вала da max: 57 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «E - Диаметр описанной окружности роликов»: 88,5 mm
Параметр «F - Диаметр вписанной окружности роликов»: 58,5 mm

Нагрузки, скорости и ресурс

13

Базовая / эталонная частота вращения: 5300 tr/min
Предельная частота вращения: 8500 tr/min
Предельная частота, масло: 6800 tr/min
Предельная частота, пластичная смазка: 5400 tr/min
Частота вращения сепаратора FTF: 0,398 Hz
Частота вращения тела качения BSF: 4,696 Hz
Базовая динамическая грузоподъёмность C: 141 kN
Базовая статическая грузоподъёмность C0: 158 kN
Предел усталостной нагрузки Cu / Pu: 19,3 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 7,827 Hz
Частота дефекта наружного кольца BPFO: 5,173 Hz

Прочие характеристики

4

Бренд: SNR
Класс радиального внутреннего зазора: C3
Масса: 1,3 kg
Обозначение товара / номер изделия производителя: NU2309EG15J30 - SNR
