NTN-SNR

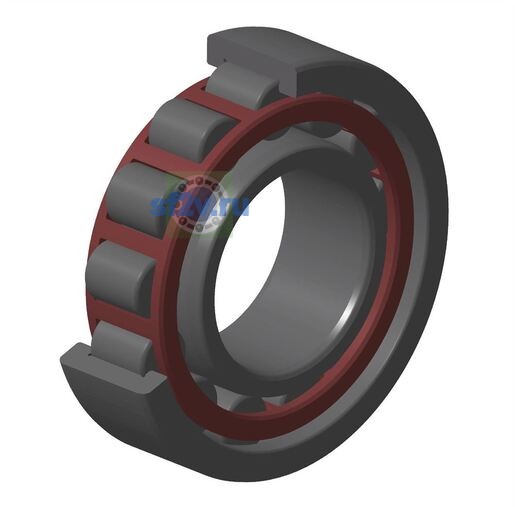

NU220EG15J30 - SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 34 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

11

Внутренний диаметр буртика наружного кольца D1: 156,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 34 mm
Максимальный диаметр упорного бурта вала da max: 117 mm
Максимальный диаметр упорного бурта корпуса Da max: 169 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «E - Диаметр описанной окружности роликов»: 163 mm
Параметр «F - Диаметр вписанной окружности роликов»: 119 mm

Нагрузки, скорости и ресурс

13

Базовая / эталонная частота вращения: 3500 tr/min
Предельная частота вращения: 4500 tr/min
Предельная частота, масло: 3800 tr/min
Предельная частота, пластичная смазка: 3100 tr/min
Частота вращения сепаратора FTF: 0,422 Hz
Частота вращения тела качения BSF: 6,253 Hz
Базовая динамическая грузоподъёмность C: 251 kN
Базовая статическая грузоподъёмность C0: 308 kN
Предел усталостной нагрузки Cu / Pu: 33,9 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 9,826 Hz
Частота дефекта наружного кольца BPFO: 7,174 Hz

Прочие характеристики

4

Бренд: SNR
Класс радиального внутреннего зазора: C3
Масса: 3,48 kg
Обозначение товара / номер изделия производителя: NU220EG15J30 - SNR
