NTN-SNR

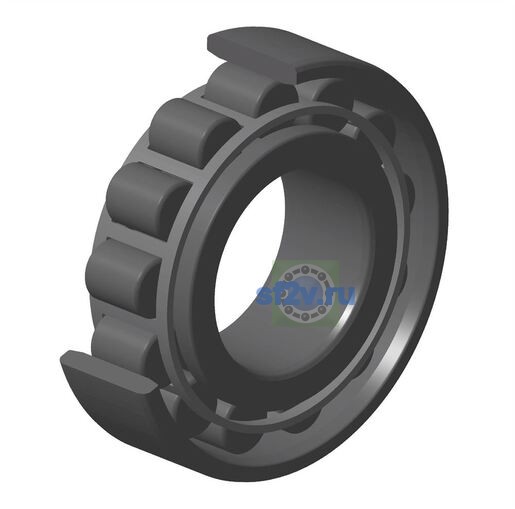

N309C3 - NTN

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

12

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Параметр «d1 - Наружный диаметр буртика внутреннего кольца»: 64 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Db min - Минимальный диаметр буртика малого торца»: 88 mm
Параметр «Dc max - Максимальный проходной диаметр наружного кольца»: 85 mm
Параметр «E - Диаметр описанной окружности роликов»: 86,5 mm
Параметр «F - Диаметр вписанной окружности роликов»: 58,5 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 8400 tr/min
Предельная частота, пластичная смазка: 7200 tr/min
Базовая динамическая грузоподъёмность C: 82 kN
Базовая статическая грузоподъёмность C0: 71 kN
Предел усталостной нагрузки Cu / Pu: 8,65 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

4

Бренд: NTN
Класс радиального внутреннего зазора: C3
Масса: 0,857 kg
Обозначение товара / номер изделия производителя: N309C3 - NTN
