NTN-SNR

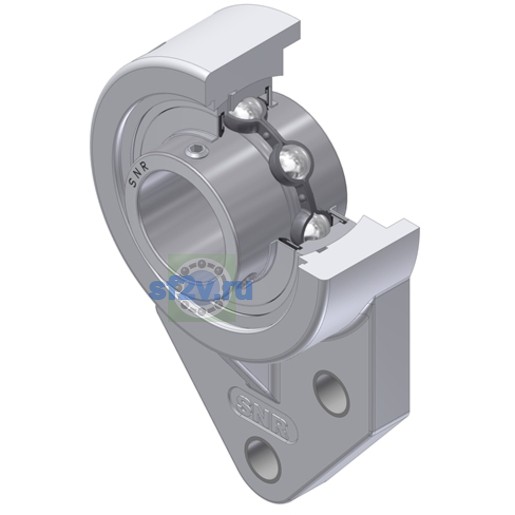

MUCFBL208-24 - SNR

Name: MUCFBL208-24 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 158,5 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 99 mm
Параметр «L2 - Ширина фланца корпуса»: 89 mm
Ширина внутреннего кольца: 49,2 mm
Диаметр вала: 38,1 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 16 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 51,7 mm
Параметр «N - Размер монтажного отверстия» [mm]: 13,1 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 36 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 24,9 kN
Базовая статическая грузоподъёмность C0: 14,3 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

Бренд: SNR
Масса: 0,801 kg
Обозначение товара / номер изделия производителя: MUCFBL208-24 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 21,5 mm
Параметр «H1 - Расстояние между боковой частью корпуса и центром корпусного подшипника»: 109,5 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 50,8 mm
Параметр «J3 - Расстояние монтажного отверстия до центра подшипника»: 60,3 mm
Параметр «J4 - Расстояние между монтажными отверстиями»: 31,8 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 19 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 8,3 N-m
Пресс-маслёнка: 1/4"-28
Состав комплекта: MUC208-24FD
