NTN-SNR

MLE71912HVUJ74S - SNR

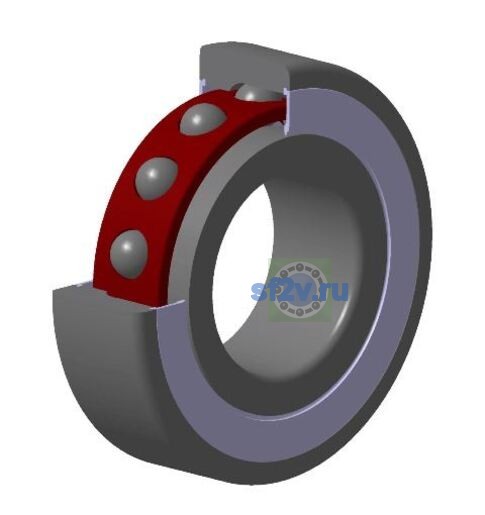

Name: MLE71912HVUJ74S - SNR
Brand: NTN-SNR

d Внутренний диаметр 60 мм

D Наружный диаметр 85 мм

B Высота / ширина 13 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

Внутренний диаметр наружного кольца D1: 78,71 mm
Внутренний диаметр наружного кольца D2: 80,31 mm
Внутренний диаметр подшипника (диаметр отверстия d): 60 mm
Наружный диаметр внутреннего кольца d1/d2: 68,1 mm 66,15 mm
Наружный диаметр подшипника D: 85 mm
Ширина B: 13 mm
Максимальный диаметр упорного бурта корпуса Da max: 79,5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 65,5 mm
Минимальный размер фаски / радиус r min: 1 mm 0,3 mm

Нагрузки, скорости и ресурс

Предельная частота, пластичная смазка: 18500 tr/min
Частота вращения сепаратора FTF: 0,465 Hz
Частота вращения тела качения BSF: 12,841 Hz
Базовая динамическая грузоподъёмность C: 9,8 kN
Базовая статическая грузоподъёмность C0: 7,8 kN
Параметр «а - Точка приложения нагрузки на оси»: 23 mm
Предел усталостной нагрузки Cu / Pu: 0,44 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 17,124 Hz
Частота дефекта наружного кольца BPFO: 14,876 Hz

Прочие характеристики

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,19 kg
Обозначение товара / номер изделия производителя: MLE71912HVUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 0.56
Параметр Величина преднатяга по чертежу производителя: 0,08 kN
Параметр Осевая жесткость по чертежу производителя: 108 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 242 N/µm
Расчётный коэффициент f0: 8.684
Угол контакта: 25 °
