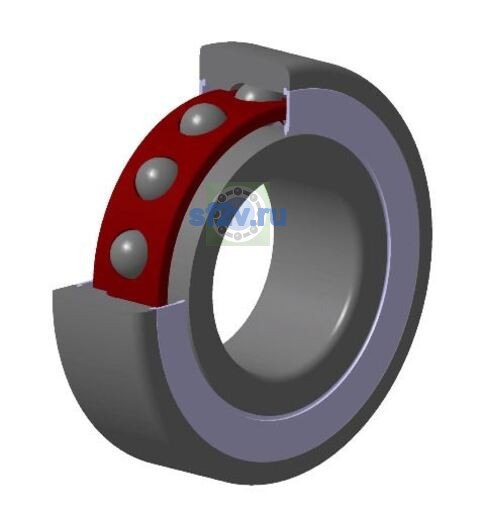

MLE71909CVUJ84S - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 68 мм

B Высота / ширина 12 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 61,51 mm
Внутренний диаметр наружного кольца D2: 63,01 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 52,3 mm 50,2 mm
Наружный диаметр подшипника D: 68 mm
Ширина B: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 63,5 mm
Максимальный допустимый радиус галтели ra: 0,6 mm 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 49,5 mm
Минимальный размер фаски / радиус r min: 0,6 mm 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 28000 tr/min
Частота вращения сепаратора FTF: 0,459 Hz
Частота вращения тела качения BSF: 11,513 Hz
Базовая динамическая грузоподъёмность C: 7,3 kN
Базовая статическая грузоподъёмность C0: 5,2 kN
Параметр «а - Точка приложения нагрузки на оси»: 14 mm
Предел усталостной нагрузки Cu / Pu: 0,32 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 15,155 Hz
Частота дефекта наружного кольца BPFO: 12,845 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,128 kg
Обозначение товара / номер изделия производителя: MLE71909CVUJ84S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.15
Параметр Величина преднатяга по чертежу производителя: 0,11 kN
Параметр Осевая жесткость по чертежу производителя: 62 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 291 N/µm
Расчётный коэффициент f0: 8.531
Угол контакта: 17 °
