NTN-SNR

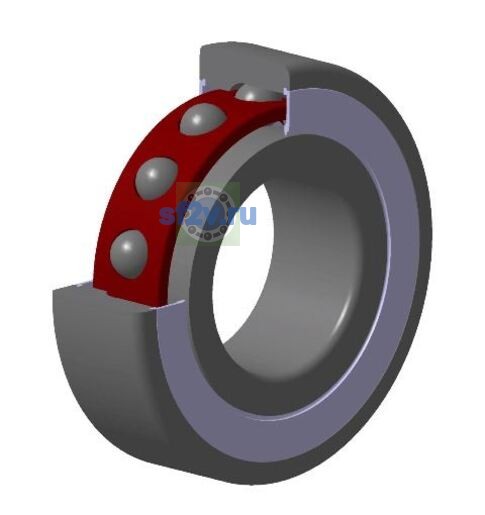

MLE71907HVUJ74S - SNR

d Внутренний диаметр 35 мм

D Наружный диаметр 55 мм

B Высота / ширина 10 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 48,75 mm
Внутренний диаметр наружного кольца D2: 50,05 mm
Внутренний диаметр подшипника (диаметр отверстия d): 35 mm
Наружный диаметр внутреннего кольца d1/d2: 41,4 mm 40,2 mm
Наружный диаметр подшипника D: 55 mm
Ширина B: 10 mm
Максимальный диаметр упорного бурта корпуса Da max: 50,5 mm
Максимальный допустимый радиус галтели ra: 0,6 mm 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 39,5 mm
Минимальный размер фаски / радиус r min: 0,6 mm 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 30000 tr/min
Частота вращения сепаратора FTF: 0,459 Hz
Частота вращения тела качения BSF: 11,088 Hz
Базовая динамическая грузоподъёмность C: 4,8 kN
Базовая статическая грузоподъёмность C0: 3,15 kN
Параметр «а - Точка приложения нагрузки на оси»: 15 mm
Предел усталостной нагрузки Cu / Pu: 0,18 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 14,056 Hz
Частота дефекта наружного кольца BPFO: 11,944 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,075 kg
Обозначение товара / номер изделия производителя: MLE71907HVUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 0.71
Параметр Величина преднатяга по чертежу производителя: 0,04 kN
Параметр Осевая жесткость по чертежу производителя: 67 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 150 N/µm
Расчётный коэффициент f0: 8.547
Угол контакта: 25 °
