NTN-SNR

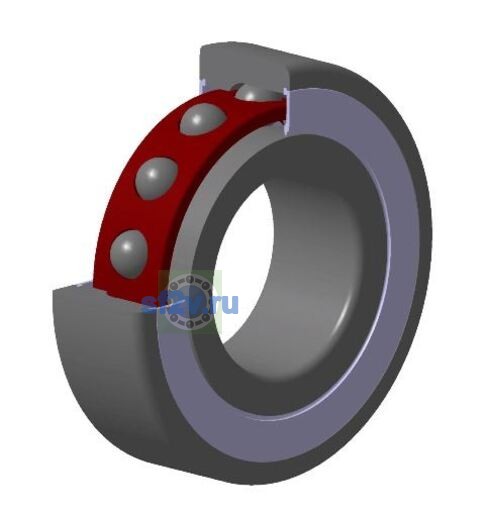

MLE7010CVUJ84S - SNR

d Внутренний диаметр 50 мм

D Наружный диаметр 80 мм

B Высота / ширина 16 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 71,41 mm
Внутренний диаметр наружного кольца D2: 73,81 mm
Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр внутреннего кольца d1/d2: 59,7 mm 57,4 mm
Наружный диаметр подшипника D: 80 mm
Ширина B: 16 mm
Максимальный диаметр упорного бурта корпуса Da max: 74,5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 55,5 mm
Минимальный размер фаски / радиус r min: 1 mm 0,6 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 25000 tr/min
Частота вращения сепаратора FTF: 0,452 Hz
Частота вращения тела качения BSF: 9,956 Hz
Базовая динамическая грузоподъёмность C: 11,6 kN
Базовая статическая грузоподъёмность C0: 8,1 kN
Параметр «а - Точка приложения нагрузки на оси»: 18 mm
Предел усталостной нагрузки Cu / Pu: 0,46 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 13,69 Hz
Частота дефекта наружного кольца BPFO: 11,31 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,256 kg
Обозначение товара / номер изделия производителя: MLE7010CVUJ84S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.13
Параметр Величина преднатяга по чертежу производителя: 0,18 kN
Параметр Осевая жесткость по чертежу производителя: 74 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 349 N/µm
Расчётный коэффициент f0: 8.377
Угол контакта: 17 °
