NTN-SNR

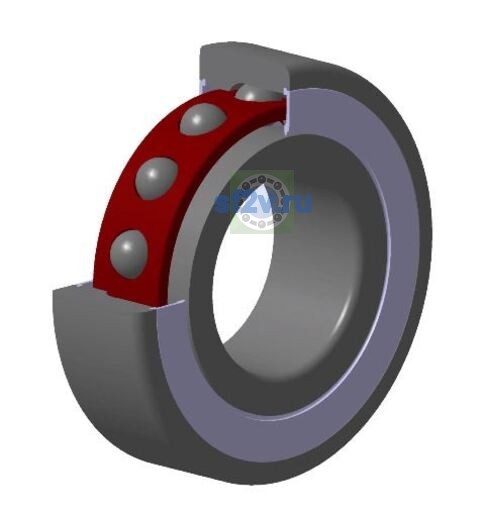

MLE7006CVUJ74S - SNR

d Внутренний диаметр 30 мм

D Наружный диаметр 55 мм

B Высота / ширина 13 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 48,55 mm
Внутренний диаметр наружного кольца D2: 50,15 mm
Внутренний диаметр подшипника (диаметр отверстия d): 30 mm
Наружный диаметр внутреннего кольца d1/d2: 38,1 mm 36,15 mm
Наружный диаметр подшипника D: 55 mm
Ширина B: 13 mm
Максимальный диаметр упорного бурта корпуса Da max: 49,5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 35,5 mm
Минимальный размер фаски / радиус r min: 1 mm 0,6 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 38000 tr/min
Частота вращения сепаратора FTF: 0,436 Hz
Частота вращения тела качения BSF: 7,384 Hz
Базовая динамическая грузоподъёмность C: 8,1 kN
Базовая статическая грузоподъёмность C0: 4,7 kN
Параметр «а - Точка приложения нагрузки на оси»: 13 mm
Предел усталостной нагрузки Cu / Pu: 0,27 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 11,274 Hz
Частота дефекта наружного кольца BPFO: 8,726 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,112 kg
Обозначение товара / номер изделия производителя: MLE7006CVUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.38
Параметр Величина преднатяга по чертежу производителя: 0,04 kN
Параметр Осевая жесткость по чертежу производителя: 35 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 175 N/µm
Расчётный коэффициент f0: 7.983
Угол контакта: 17 °
