NTN-SNR

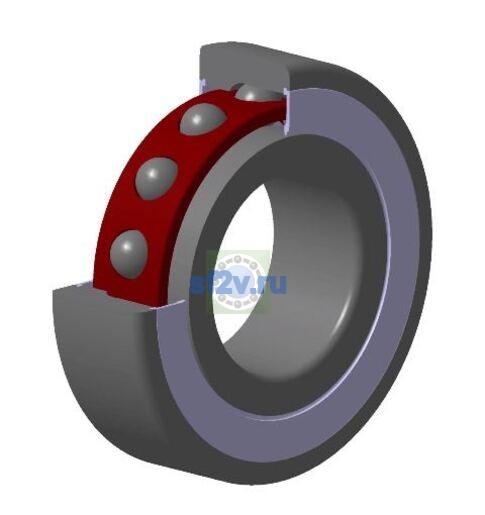

MLE7005HVUJ84S - SNR

d Внутренний диаметр 25 мм

D Наружный диаметр 47 мм

B Высота / ширина 12 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 42,65 mm
Внутренний диаметр наружного кольца D2: 44,25 mm
Внутренний диаметр подшипника (диаметр отверстия d): 25 mm
Наружный диаметр внутреннего кольца d1/d2: 32,2 mm 30,25 mm
Наружный диаметр подшипника D: 47 mm
Ширина B: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 42,5 mm
Максимальный допустимый радиус галтели ra: 0,6 mm 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 29,5 mm
Минимальный размер фаски / радиус r min: 0,6 mm 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 38000 tr/min
Частота вращения сепаратора FTF: 0,43 Hz
Частота вращения тела качения BSF: 6,316 Hz
Базовая динамическая грузоподъёмность C: 7,1 kN
Базовая статическая грузоподъёмность C0: 3,7 kN
Параметр «а - Точка приложения нагрузки на оси»: 14 mm
Предел усталостной нагрузки Cu / Pu: 0,23 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 9,696 Hz
Частота дефекта наружного кольца BPFO: 7,304 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,076 kg
Обозначение товара / номер изделия производителя: MLE7005HVUJ84S - SNR
Параметр «Коэффициент осевого перемещения K»: 0.84
Параметр Величина преднатяга по чертежу производителя: 0,18 kN
Параметр Осевая жесткость по чертежу производителя: 97 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 206 N/µm
Расчётный коэффициент f0: 7.826
Угол контакта: 25 °
