NTN-SNR

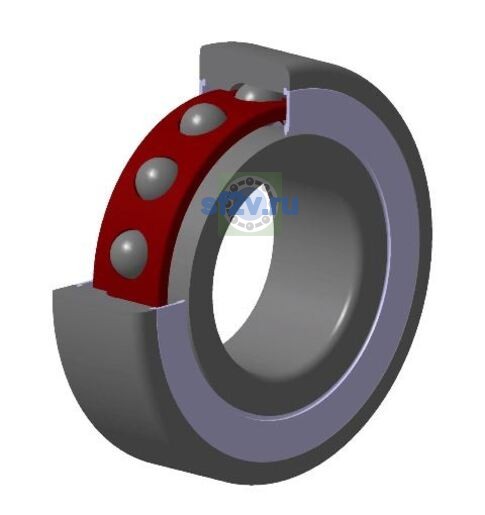

MLE7004CVUJ84S - SNR

d Внутренний диаметр 20 мм

D Наружный диаметр 42 мм

B Высота / ширина 12 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 37,05 mm
Внутренний диаметр наружного кольца D2: 38,65 mm
Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр внутреннего кольца d1/d2: 26,6 mm 24,65 mm
Наружный диаметр подшипника D: 42 mm
Ширина B: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 37,5 mm
Максимальный допустимый радиус галтели ra: 0,6 mm 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 24,5 mm
Минимальный размер фаски / радиус r min: 0,6 mm 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 52000 tr/min
Частота вращения сепаратора FTF: 0,412 Hz
Частота вращения тела качения BSF: 5,267 Hz
Базовая динамическая грузоподъёмность C: 6,5 kN
Базовая статическая грузоподъёмность C0: 3,05 kN
Параметр «а - Точка приложения нагрузки на оси»: 11 mm
Предел усталостной нагрузки Cu / Pu: 0,19 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 8,232 Hz
Частота дефекта наружного кольца BPFO: 5,768 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,063 kg
Обозначение товара / номер изделия производителя: MLE7004CVUJ84S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.74
Параметр Величина преднатяга по чертежу производителя: 0,1 kN
Параметр Осевая жесткость по чертежу производителя: 40 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 184 N/µm
Расчётный коэффициент f0: 7.416
Угол контакта: 17 °
