NTN-SNR

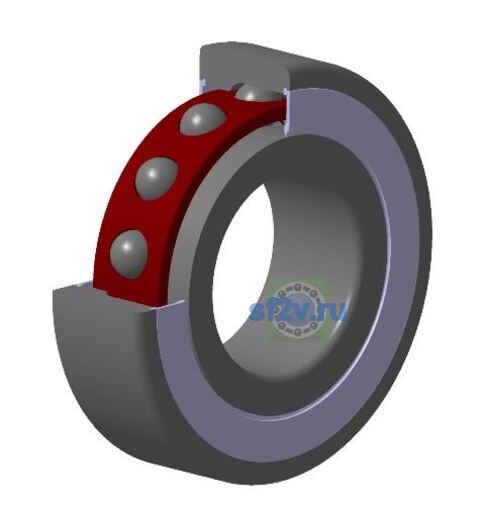

MLE7002CVUJ74S - SNR

d Внутренний диаметр 15 мм

D Наружный диаметр 32 мм

B Высота / ширина 9 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 27,15 mm
Внутренний диаметр наружного кольца D2: 28,45 mm
Внутренний диаметр подшипника (диаметр отверстия d): 15 mm
Наружный диаметр внутреннего кольца d1/d2: 20,15 mm 18,8 mm
Наружный диаметр подшипника D: 32 mm
Ширина B: 9 mm
Максимальный диаметр упорного бурта корпуса Da max: 29,5 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 17,5 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 68000 tr/min
Частота вращения сепаратора FTF: 0,417 Hz
Частота вращения тела качения BSF: 5,611 Hz
Базовая динамическая грузоподъёмность C: 3,4 kN
Базовая статическая грузоподъёмность C0: 1,48 kN
Параметр «а - Точка приложения нагрузки на оси»: 8 mm
Предел усталостной нагрузки Cu / Pu: 0,09 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 7,577 Hz
Частота дефекта наружного кольца BPFO: 5,423 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,028 kg
Обозначение товара / номер изделия производителя: MLE7002CVUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 2.09
Параметр Величина преднатяга по чертежу производителя: 0,017 kN
Параметр Осевая жесткость по чертежу производителя: 18 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 87 N/µm
Расчётный коэффициент f0: 7.534
Угол контакта: 17 °
