NTN-SNR

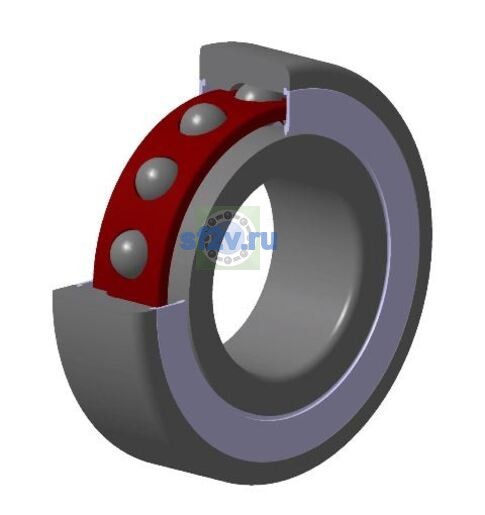

MLE7001HVUJ74S - SNR

d Внутренний диаметр 12 мм

D Наружный диаметр 28 мм

B Высота / ширина 8 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 22,95 mm
Внутренний диаметр наружного кольца D2: 23,75 mm
Внутренний диаметр подшипника (диаметр отверстия d): 12 mm
Наружный диаметр внутреннего кольца d1/d2: 16,65 mm 15,55 mm
Наружный диаметр подшипника D: 28 mm
Ширина B: 8 mm
Максимальный диаметр упорного бурта корпуса Da max: 25,5 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 14,5 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

11

Предельная частота, пластичная смазка: 68000 tr/min
Частота вращения сепаратора FTF: 0,424 Hz
Частота вращения тела качения BSF: 5,847 Hz
Базовая динамическая грузоподъёмность C: 2,17 kN
Базовая статическая грузоподъёмность C0: 0,91 kN
Параметр «а - Точка приложения нагрузки на оси»: 8 mm
Предел усталостной нагрузки Cu / Pu: 0,06 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 7,484 Hz
Частота дефекта наружного кольца BPFO: 5,516 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,02 kg
Обозначение товара / номер изделия производителя: MLE7001HVUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.23
Параметр Величина преднатяга по чертежу производителя: 0,018 kN
Параметр Осевая жесткость по чертежу производителя: 30 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 66 N/µm
Расчётный коэффициент f0: 7.701
Угол контакта: 25 °
