NTN-SNR

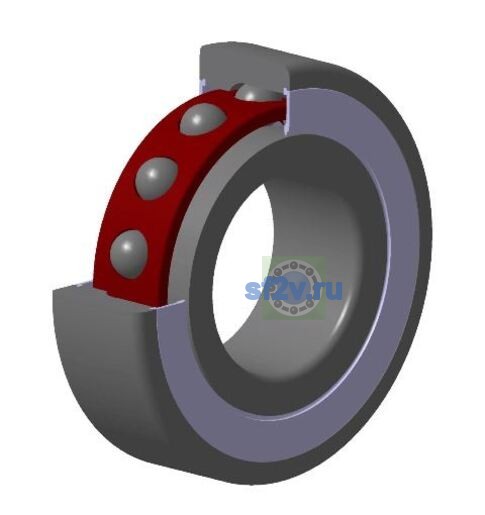

MLCH7013CVDUJ74S - SNR

d Внутренний диаметр 65 мм

D Наружный диаметр 100 мм

B Высота / ширина 18 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 89,91 mm
Внутренний диаметр наружного кольца D2: 93,11 mm
Внутренний диаметр подшипника (диаметр отверстия d): 65 mm
Наружный диаметр внутреннего кольца d1/d2: 76,9 mm 75,1 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 18 mm
Максимальный диаметр упорного бурта корпуса Da max: 93 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 72 mm
Минимальный размер фаски / радиус r min: 1,1 mm 1 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 27000 tr/min
Предельная частота, пластичная смазка: 19500 tr/min
Частота вращения сепаратора FTF: 0,453 Hz
Частота вращения тела качения BSF: 10,178 Hz
Базовая динамическая грузоподъёмность C: 17,3 kN
Базовая статическая грузоподъёмность C0: 12,7 kN
Параметр «а - Точка приложения нагрузки на оси»: 21 mm
Предел усталостной нагрузки Cu / Pu: 0,69 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 13,664 Hz
Частота дефекта наружного кольца BPFO: 11,336 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,445 kg
Обозначение товара / номер изделия производителя: MLCH7013CVDUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 0.96
Параметр Величина преднатяга по чертежу производителя: 0,09 kN
Параметр Осевая жесткость по чертежу производителя: 67 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 329 N/µm
Расчётный коэффициент f0: 8.402
Угол контакта: 17 °
