NTN-SNR

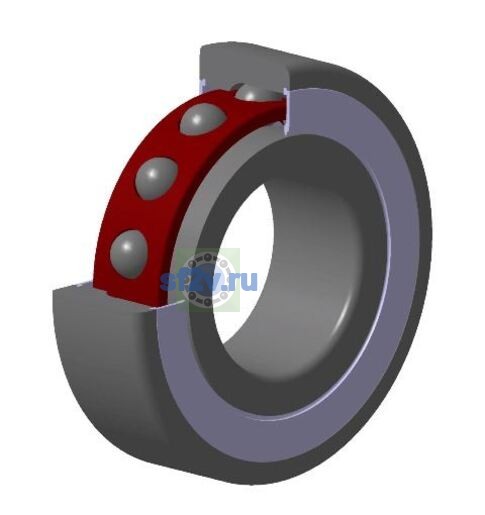

ML7009CVDUJ74S - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 75 мм

B Высота / ширина 16 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 67,85 mm
Внутренний диаметр наружного кольца D2: 65,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 54,7 mm 53 mm
Наружный диаметр подшипника D: 75 mm
Ширина B: 16 mm
Максимальный диаметр упорного бурта корпуса Da max: 69,5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 50,5 mm
Минимальный размер фаски / радиус r min: 1 mm 0,6 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 37000 tr/min
Предельная частота, пластичная смазка: 27000 tr/min
Частота вращения сепаратора FTF: 0,448 Hz
Частота вращения тела качения BSF: 9,161 Hz
Базовая динамическая грузоподъёмность C: 10,8 kN
Базовая статическая грузоподъёмность C0: 7 kN
Параметр «а - Точка приложения нагрузки на оси»: 17 mm
Предел усталостной нагрузки Cu / Pu: 0,4 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 12,136 Hz
Частота дефекта наружного кольца BPFO: 9,864 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4S
Масса: 0,238 kg
Обозначение товара / номер изделия производителя: ML7009CVDUJ74S - SNR
Параметр «Коэффициент осевого перемещения K»: 1.23
Параметр Величина преднатяга по чертежу производителя: 0,055 kN
Параметр Осевая жесткость по чертежу производителя: 44 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 218 N/µm
Расчётный коэффициент f0: 8.278
Угол контакта: 17 °
