NTN-SNR

LM11749/710 - SNR

Name: LM11749/710 - SNR
Brand: NTN-SNR

d Внутренний диаметр 17,462 мм

D Наружный диаметр 39,878 мм

B Высота / ширина 14,605 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

31 свойств

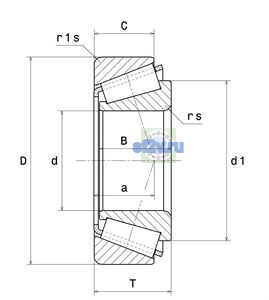

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 17,462 mm
Наружный диаметр внутреннего кольца d1/d2: 28,9 mm
Наружный диаметр подшипника D: 39,878 mm
Общая ширина T: 13,843 mm
Ширина B: 14,605 mm
Ширина наружного кольца C: 10,668 mm
Максимальный диаметр упорного бурта вала da max: 21,5 mm
Максимальный диаметр упорного бурта корпуса Da max: 34 mm
Максимальный допустимый радиус галтели ra: 1,3 mm
Минимальный диаметр упорного бурта вала da / db: 23 mm
Минимальный размер фаски / радиус r min: 1,3 mm
Параметр «Db min - Минимальный диаметр буртика корпуса»: 37 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 9800 tr/min
Предельная частота вращения: 19000 tr/min
Частота вращения сепаратора FTF: 0,407 Hz
Частота вращения тела качения BSF: 5,074 Hz
Базовая динамическая грузоподъёмность C: 23,1 kN
Базовая статическая грузоподъёмность C0: 23,3 kN
Коэффициент динамической осевой нагрузки Y2: 2.1
Коэффициент статической осевой нагрузки Y0: 1.15
Параметр «а - Точка приложения нагрузки на оси»: 8,8 mm
Предел усталостной нагрузки Cu / Pu: 2,85 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,308 Hz
Частота дефекта наружного кольца BPFO: 5,692 Hz

Прочие характеристики

Бренд: SNR
Граничный коэффициент e: 0.29
Масса: 0,085 kg
Обозначение товара / номер изделия производителя: LM11749/710 - SNR
Параметр «A2 - Коэффициент материала»: 1
