NTN-SNR

21308VKC3 - SNR

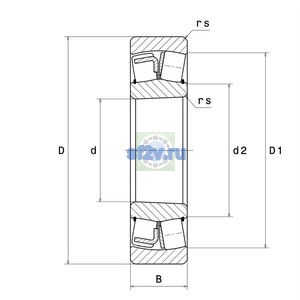

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 23 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 75,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 0 mm
Наружный диаметр внутреннего кольца d1/d2: 53,5 mm
Наружный диаметр подшипника D: 90 mm
Ширина B: 23 mm
Ширина паза b: 0 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 81 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 49 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 44 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 6400 tr/min
Предельная частота вращения: 9300 tr/min
Частота вращения сепаратора FTF: 0,414 Hz
Частота вращения тела качения BSF: 5,561 Hz
Базовая динамическая грузоподъёмность C: 97,7 kN
Базовая статическая грузоподъёмность C0: 86,7 kN
Коэффициент динамической осевой нагрузки Y1: 2.55
Коэффициент динамической осевой нагрузки Y2: 3.8
Коэффициент статической осевой нагрузки Y0: 2.5
Предел усталостной нагрузки Cu / Pu: 10,6 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,203 Hz
Частота дефекта наружного кольца BPFO: 5,797 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.26
Класс радиального внутреннего зазора: C3
Масса: 0,705 kg
Обозначение товара / номер изделия производителя: 21308VKC3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 0
Параметр Обозн. втулки по чертежу производителя: H308
