NTN-SNR

10X22208EAKW33EE - SNR

d Внутренний диаметр 40 мм

D Наружный диаметр 80 мм

B Высота / ширина 28 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

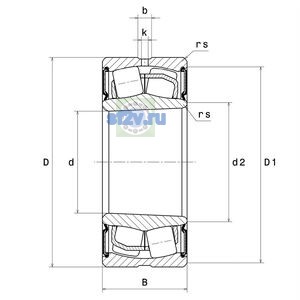

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 73,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 2,5 mm
Наружный диаметр внутреннего кольца d1/d2: 47,8 mm
Наружный диаметр подшипника D: 80 mm
Ширина B: 28 mm
Ширина паза b: 5,38 mm
Максимальный диаметр упорного бурта вала da max: 47,8 mm
Максимальный диаметр упорного бурта корпуса Da max: 73,9 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 45,1 mm
Минимальный размер фаски / радиус r min: 1,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 10 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 45 mm

Нагрузки, скорости и ресурс

13

Предельная частота вращения: 2300 tr/min
Частота вращения сепаратора FTF: 0,415 Hz
Частота вращения тела качения BSF: 5,625 Hz
Базовая динамическая грузоподъёмность C: 116 kN
Базовая статическая грузоподъёмность C0: 105 kN
Коэффициент динамической осевой нагрузки Y1: 2.47
Коэффициент динамической осевой нагрузки Y2: 3.68
Коэффициент статической осевой нагрузки Y0: 2.41
Предел усталостной нагрузки Cu / Pu: 12,8 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 9,359 Hz
Частота дефекта наружного кольца BPFO: 6,641 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.27
Класс радиального внутреннего зазора: CN
Масса: 0,597 kg
Обозначение товара / номер изделия производителя: 10X22208EAKW33EE - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2308E
