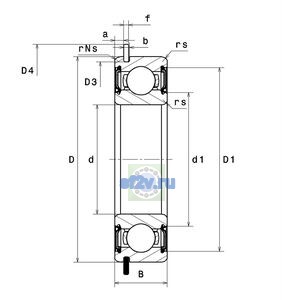

- Внутренний диаметр подшипника (диаметр отверстия d)
-
12 mm
- Максимальный наружный диаметр стопорного кольца в сборе D4
-
32,7 mm
- Наружный диаметр подшипника D
-
28 mm
- Параметр «b max - максимальная ширина канавки»
-
2,2 mm
- Параметр «b min - минимальная ширина канавки»
-
0,9 mm
- Ширина B
-
8 mm
- Максимальный диаметр упорного бурта вала da max
-
16 mm
- Максимальный диаметр упорного бурта корпуса Da max
-
26 mm
- Максимальный допустимый радиус галтели ra
-
0,3 mm
- Максимальный радиус галтели со стороны сегмента rNa
-
0,3 mm
- Минимальный диаметр упорного бурта вала da / db
-
14 mm
- Минимальный размер фаски / радиус r min
-
0,3 mm
- Параметр «D3 - Максимальный диаметр нижней канавки»
-
26,44 mm
- Параметр «r0 max - Максимальный радиус нижней канавки»
-
0,3 mm
