NTN-SNR

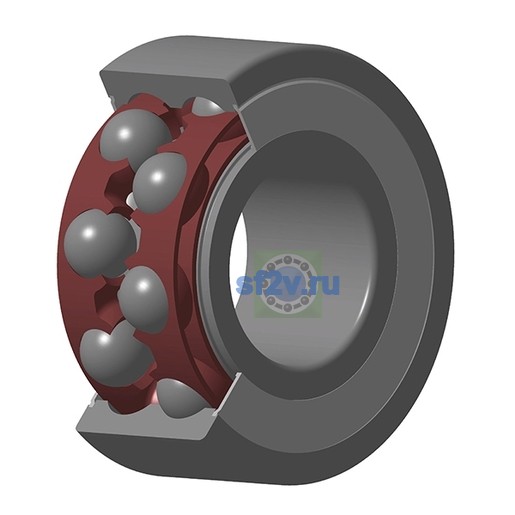

5308ZZG15 - SNR

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 36,5 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

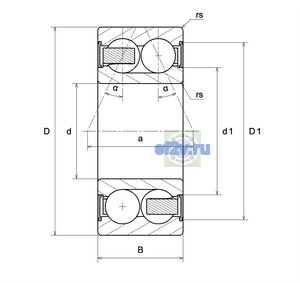

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 77,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр внутреннего кольца d1/d2: 55,6 mm
Наружный диаметр подшипника D: 90 mm
Ширина B: 36,5 mm
Максимальный диаметр упорного бурта вала da max: 55,6 mm
Максимальный диаметр упорного бурта корпуса Da max: 82 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 48 mm
Минимальный размер фаски / радиус r min: 1,5 mm

Нагрузки, скорости и ресурс

12

Базовая / эталонная частота вращения: 6000 tr/min
Предельная частота вращения: 5800 tr/min
Частота вращения сепаратора FTF: 0,395 Hz
Частота вращения тела качения BSF: 4,119 Hz
Базовая динамическая грузоподъёмность C: 59,1 kN
Базовая статическая грузоподъёмность C0: 43,9 kN
Параметр «а - Точка приложения нагрузки на оси»: 45,8 mm
Предел усталостной нагрузки Cu / Pu: 2,75 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,841 Hz
Частота дефекта наружного кольца BPFO: 3,159 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: CN
Класс точности / допусков: P0
Масса: 1,05 kg
Обозначение товара / номер изделия производителя: 5308ZZG15 - SNR
Расчётный коэффициент f0: 13.3
Угол контакта: 25 °
