NTN-SNR

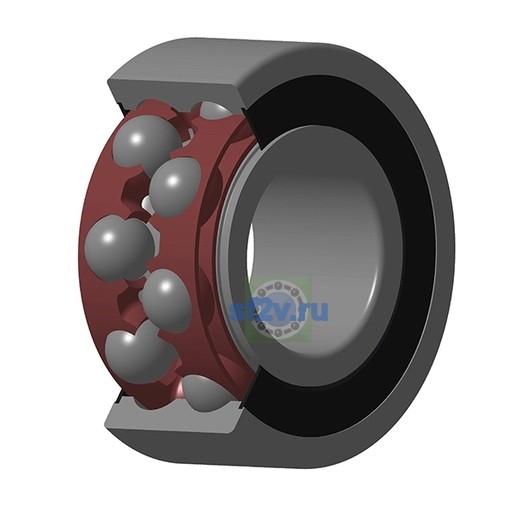

5304EEG15 - SNR

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 22,2 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

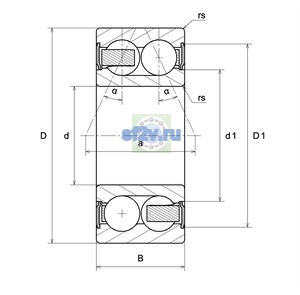

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 45 mm
Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр внутреннего кольца d1/d2: 29,2 mm
Наружный диаметр подшипника D: 52 mm
Ширина B: 22,2 mm
Максимальный диаметр упорного бурта вала da max: 29,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 45,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 26,5 mm
Минимальный размер фаски / радиус r min: 1,1 mm

Нагрузки, скорости и ресурс

11

Предельная частота вращения: 9800 tr/min
Частота вращения сепаратора FTF: 0,393 Hz
Частота вращения тела качения BSF: 4,044 Hz
Базовая динамическая грузоподъёмность C: 22,2 kN
Базовая статическая грузоподъёмность C0: 14,6 kN
Параметр «а - Точка приложения нагрузки на оси»: 26,4 mm
Предел усталостной нагрузки Cu / Pu: 0,92 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 4,855 Hz
Частота дефекта наружного кольца BPFO: 3,145 Hz

Прочие характеристики

7

Бренд: SNR
Класс радиального внутреннего зазора: CN
Класс точности / допусков: P0
Масса: 0,2 kg
Обозначение товара / номер изделия производителя: 5304EEG15 - SNR
Расчётный коэффициент f0: 13.2
Угол контакта: 25 °
